　　MGAl432A型高精度万能外圆磨床，磨削工件外圆的圆度可达到0．0005mm，表面粗糙度值可达到Ra0．01p。m，可进行低粗糙度值磨削。MGAl432A由上海机床厂有限公司制造，并在国内最早实现低粗糙度值磨削。图-5所示为其头架结构。头架由宽调速直流伺服电动机传动，可在20～200r／mill范围内调速。主轴5采用整体式4油楔动静压轴承。动静压轴承是先进轴承，具有较高的旋转精度。润滑系统输入的润滑油压力为1MPa。在锥面产生的轴向分力与后端弹簧的弹力平衡。调整垫圈8的尺寸，可控制主轴轴承的动态间障c动静压轴承使主轴获得高的旋转精度。头架具有较高刚度，不易产生变形或掘动。

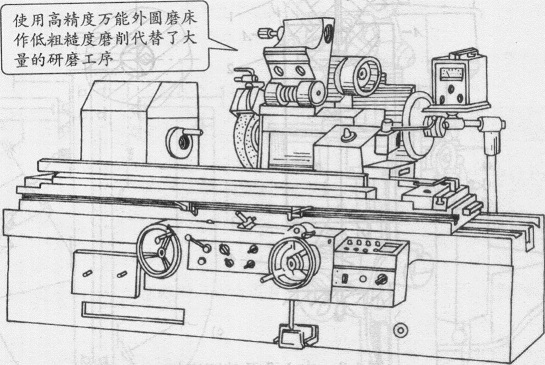

图1．4 MGAl432A型高精度万能外圆磨床。
图1-6所示为高精度万能外圆磨床的尾座结构。
　　尾座结构由上体顶尖部分暑下体部分组成。底座4用螺钉6、杠杆5紧固在工作台上。上体可在具有预加荷的滚动导轨7上移动。顶尖手动时，由手柄10经齿轮轴8上的齿轮、齿条压缩弹簧1使顶尖座右移。液动时，通过脚踏液压阀，油液进入活塞2左端，E活塞推动顶尖右移。顶尖可用夹紧块9借齿轮轴8锁紧。尾座具有较高刚度，易产难变形或振动。

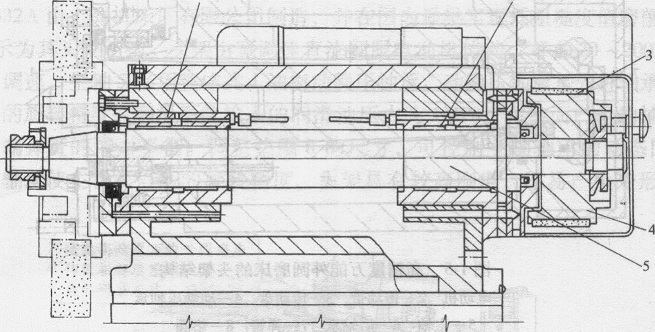

图1-7所示为高精度万能外圆磨床的砂轮架主轴轴承结构。砂轮主轴由同步带3缛带轮4传动，传动平稳。主轴轴承采用动静压轴承结构，后轴承同时还支承主轴的台阶面。动静压轴承具有较高的旋转精度和油膜刚度。砂轮架具有高的刚度。润滑系统输入的静压为1MPa。砂轮主轴由双速电动机驱动，可获得35m／s、17．5m／s两级砂轮圆周速度。低粗糙度磨削时取移。=17．5m／s，修整砂轮时取″。=35m／s。

图 高精度万能磨床的砂轮架结构
　2一动静压轴承3一同步带4一带轮5一主利

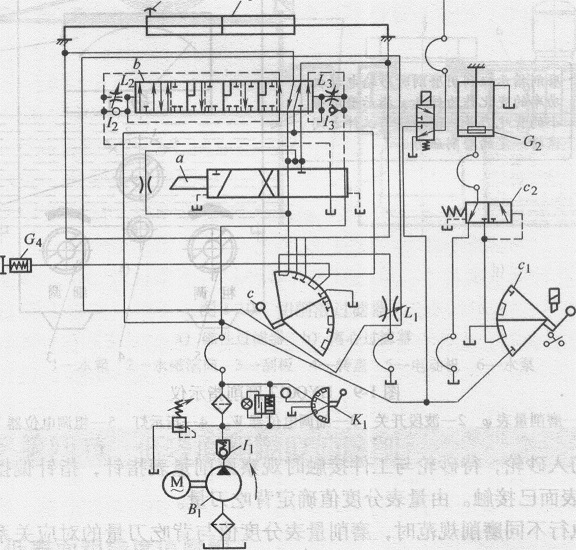

图1-8所示为高精度万能外圆磨床的液压传动系统。系统压力为1～1．2MPa，图示位置为工作台向右移动。
　　工作台液动时，工作台手摇机构由压力油经阀c，使液压缸G4上的齿轮脱开而实现互锁。
　　砂轮架快进油路，由压力油以二位三通转阀c，至液压缸G2实现。砂轮架快进与内圆磨具互锁，即内圆磨削时砂轮不能快速引进。
　　F为放气阀。工作台导轨的润滑由机床左后面的手揿泵提供。
　　磨削时，工作台换向经过制动、停留、起动三个阶段。先导阀a换向时，其制动锥将回油关小，使工作台开始制动；同时压力油控制换向阀至中间位置，使工作台液压缸G。左右互通，工作台瞬时停留，停留时间由可调节流阀￡，调整。
　　工作台停留片刻即起动，反向运动。
　　修整砂轮时由选择开关调至工作台最低速度为lOmm／min左右。
　　精密主轴的磨削
