组合平面磨床液压调速回路的改进
(1)双面单工位组合
平面磨床动力滑台原液压回路

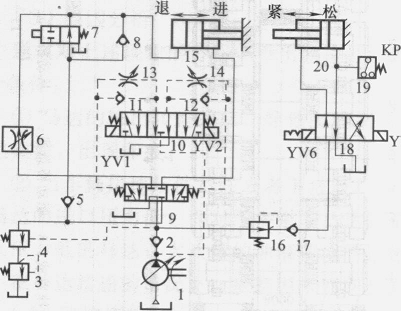

图213改造前动力滑台液压系统图
1－变量泵，2，5，8，11，12，17－单向阀；3－溢流阀；4－顺序阀；6－调速阀；7－行程阀；9～液控阀；10－三位五通电磁阀；13，14－节流阀；15，20－液压缸；16－减压阀；18－二位四通电磁阀；19－压力继电器
图213为双面单工位组合平面磨床原只有一工进速度的动力滑台液压系统图，这种液压回路只有一个工进速度，调速范围窄，生产效率低；且液压回路复杂，油路多，集成阀块庞大，液压故障不易查明，安装维修困难。
(2)双面单工位组合平面磨床动力滑台两工进速度新回路
图214为双面单工位组合机床改进后的两工进速度换接的动力滑台液压系统图。
新回路增加了一个由定差减压阀10，节流阀11、12集成的组合阀，一个行程开关SQ4，把旧回路的一个行程阀7和一个液控阀9换成2个由行程开关控制的换向阀7、8。

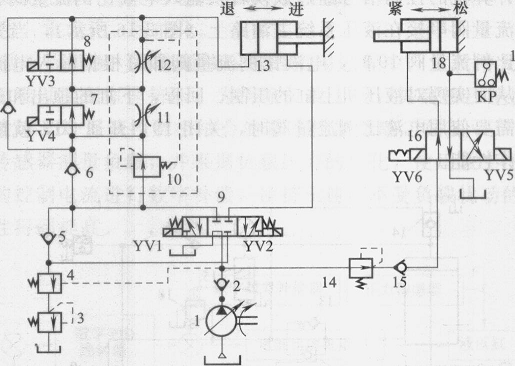

图214改造后动力滑台液压系统图
1－变量泵；2，5，6，15－单向阀；3－溢流阀；4－顺序阀；7，8－换向阀；9－三位五通电磁换向阀；10，14－减压阀，11，12－节流阀；13，18－液压缸；16－二位四通电磁换向阀； 17－压力继电器
新回路中，采用由减压阀10、节流阀11、12组成的两调速阀分别控制滑台一工进和二工进速度，两工进速度互不影响，调速范围增大，同时，这两个调速阀可起加载作用，在刀具接触工件之前就使进给速度变慢，不会引起刀具和工件的突然碰撞；采用换向阀7、8，节流阀11、12，减压阀10实现快进与工进的速度切换，简化了液压回路，动作可靠、切换速度平稳。
