平面磨床泄压回路及其使用与维修

发布时间:2017/8/10
  平面磨床泄压回路用于使执行元件高压腔中的压力缓慢地释放,以免泄压过快引起剧烈的冲击和振动。

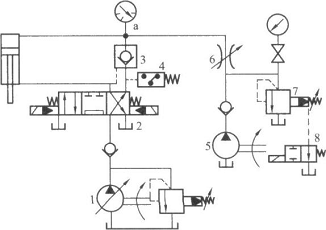

  延缓换向阀切换时间的平面磨床泄压回路如图1所示。换向阀处于中位时,主囊和辅助泵卸载,液压缸上腔压力油通过节流阀6和溢流阀7泄压,节流阀6在卸载时起缓冲作用。泄压时间由时间继电器控制。
  用顺序阀控制的平面磨床泄压回路如图2所示。回路采用带卸载小阀芯的液控单向阀4实现保压和泄压,泄压压力和回程压力均由顺序阀控制。

  平面磨床泄压回路的故障主要是:1)不泄压;2)泄压不彻底,仍有冲击、振动与噪声。
  对于延缓换向阀切换时间的平面磨床泄压回路(见图2),故障原因主要是液控单向阀3卸荷小阀芯失效,不能先于主阀开启。
  对于用顺序阀控制的平面磨床泄压回路(见图2),故障原因主要是液控单向阀4卸荷小阀芯失效(不能先于主阀开启)或顺序阀6失效(卡死)。
