平面磨床用接触器的选择与使用

发布时间:2017/11/23
  平面磨床接触器是用来接通或断开电动机或其他负载主电路的一种控制元件。它是利用电磁力来使开关打开或闭合的电器,适用于频繁操作(超过1 500次每小时),远距离控制大电流电路。根据主触点所接回路的电流种类,接触器分为直流接触器和交流接触器两种。它主要控制的对象有电动机、电炉、电灯、电焊机、电容器组等。
  1、平面磨床接触器的结构及工作原理
  交流接触器的结构原理如图2.29所示。
  它主要由以下几部分组成。
  (1)电磁机构:由电磁线圈、静铁芯、衔铁组成,作为最主要的部分,是接触器的执行机构。交流接触器的电磁系统采用交流电磁机构,当线圈中通电后,衔铁在电磁吸力的作用下,克服复位弹簧的反力与铁芯吸合,带动触点动作,从而接通或断开相应电路。当线圈断电后,动作过程与上述相反。
  (2)触点系统:根据用途不同,接触器的触点可分为主触点和辅助触点。主触点可以避断电流较大的主电路,一般由三对动合触点组成;辅助触点用于通断小电流的控制电路,由动合和动断触点成对组成。
 1—铁芯;2一衔铁;3一线圈;4一常开触点;5一常闭触点
图2.29交流接触器的结构原理图
(3)灭弧装置:用来熄灭触点通断过程中产生的电弧,有磁吹式、栅片式、灭弧罩式等。
(4)辅助触点:接在控制电路中,起信号元件的作用,参与电路中的逻辑运算。

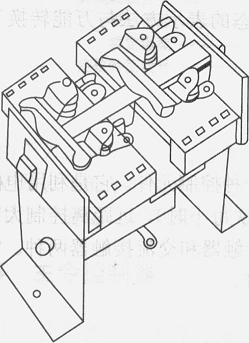

  图2—30直流接触器的外形图
  (5)反力装置:由释放弹簧和触点弹簧组成,当电磁线圈失电时,被吸合的衔铁在弹簧的作用下恢复原位。
  (6)支架和底座:用于接触器的固定和安装。
  接触器的工作原理:当电磁线圈通电时,在铁芯中产生磁通,将衔铁吸合,主触点在衔铁带动下闭合,接通了主电路。与此同时,辅助触点的动合触点闭合,而动断触点断开。当电磁线圈失电或电压显著降低时,由于反力弹簧的作用,衔铁被释放,所有触点恢复常态。
  2、平面磨床接触器的主要技术参数
  平面磨床直流接触器与交流接触器的工作原理相同,不同点在于直流接触器线圈通以直流电流,主触点接通或者切断直流主电路,而且在线圈中通以直流电,铁芯不会产生涡流和磁滞损耗,所以不会发热,因此,铁芯的材料与交流接触器不同。线圈的绕线也与交流接触器有所差别。直流接触器的外形如图2—30所示。
  2.1额定电压
  额定电压是指主触点的额定工作电压,选用时必须使额定电压与所控电路的电压相符。交流继电器的额定电压一般为220V、380V;直流继电器的额定电压一般为220V、440V、660V等。辅助触点的额定电压一般为交流380V,直流220V。
  2.2额定电流
  额定电流是指主触点的额定工作电流。它是在一定条件下(额定电压、使用类别、额定工作制、操作频率等)规定的,保证电器正常工作的电流值。若工作条件改变则额定电流也将发生变化。目前中国生产的接触器额定电流的范围为6~4 000A。
  2.3电磁线圈的额定电压
  在接触器电磁线圈的铭牌上标有线圈的技术数据。其中包括线圈的额定电压。交流线圈的额定电压有36V、127V、220V、380V;直流线圈的额定电压有24V、48V、110V、220V、440V等。
  2.4触点数目
  接触器的触点数目应能满足控制线路的要求。各种类型的接触器触点数目不同。交流接触器的主触点有3对(常开触点),一般有4对辅助触点(2对常开,2对常闭),辅助触点最多可达到6对(3对常开,3对常闭)。直流接触器主触点一般有2对(常开触点),辅助触点有4对(2对常开,2对常闭)。
  2.5动作值
  动作值是指平面磨床接触器的吸合电压和释放电压。国家工业机械部关于接触器的标准规定:接触器在线圈额定电压85%及以上时,应吸合可靠;释放电压不高于线圈额定电压的70%时,交流接触器不低于线圈额定电压的10%,直流接触器不低于5%。
  2.6接通和分断能力
  接通与分断能力是指平面磨床接触器的主触点在规定的条件下能可靠地接通和分断的电流值。在此电流值下,接通和分断时,不应发生熔焊、飞弧和过分磨损等。磨床接触器的接通和分断能力随着用途和控制对象的不同有很大的差别。
  2.7平面磨床机械寿命与电气寿命
  平面磨床接触器是频繁操作电器,应有较长的机械寿命和电气寿命。电气寿命与使用类别、负载电流的大小有关。
  2.8平面磨床操作频率
  磨床操作频率是指每小时允许的操作次数。目前,一般分为300次/小时、600次/小时和1 200次/d,时等,它也会影响电气寿命。因为操作频率影响灭弧装置的工作条件,对于交流接触器操作频率过高还会导致线圈和铁芯的温度升高,所以它也是一个重要的技术指标。
  接触器的工作制有四种:八小时工作制、不间断工作制、短时工作制及反复短时工作制。
  3、常用接触器的主要技术数据
  交流接触器的型号及其代表意义如图2—31所示。
  额定电流工作电压代号:03 380V;06~660V:l 1 1 140V
  额定电流A(以数字表示)
  设计序号
  交流接触器的代号
   图 交流接触器的型号含义
  常用的CJ20系列交流接触器的主要技术数据如表2—8所示。
  表2.1 0 CZl 8系列直流接触器的技术数据
  4、平面磨床接触器选用原则
  在选用接触器时,应遵循以下原则:
  (1)接触器的额定电压大于等于主电路的额定电压。
  (2)接触器线圈的额定电压必须与接入此线圈的控制电路的额定电压相等。
  (3)接触器的额定电流等级按下列方法选择:按接触器设计时规定的使用类别使用时,接触器的额定电流应等于或稍大于负载额定电流;按照任务使用类别设计的接触器,用于重任务使用类别时,应降低容量使用;用于反复短时工作制的接触器,其额定电流应大于负载的等效发热电流。
  (4)选择平面磨床接触器的型号时,各系列接触器是按一定的使用类别设计的,应根据负载的情况选用。此外还应注意负载的工作制,用于长期工作时,应尽量选用银或银基合金触点的接触器,如CJ20系列等。液压机主令电器的使用
  (5)平面磨床接触器的触点数量和种类应满足主电路和控制电路的需要。
