平面磨床成形砂轮的修整

发布时间:2018/8/31
  在成形面的磨削中,采用平面磨床成形砂轮磨削法较为普遍,尤其是磨削多件相同成形面的工件时,可保证几何形状的一致性。
  一、平面磨床成形砂轮的形状
  平面磨床成形砂轮的形状很多,但归纳起来,可以分为角度面、圆弧面和由角度、圆弧组成的复杂形面等(见图1)。
  二、平面磨床成形砂轮的修整方式和修整工具
  简单平面磨床成形砂轮,若成形面要求不高,可用绿碳化硅砂轮碎块手工修整。有一定要求的平面磨床成形砂轮刚用金刚石笔或专用修整工具进行修整。批量生产的工件,可用滚轮挤压修整威形砂轮。

  图2修整角度砂轮工具
  1-量块;2-正弦规;3-滑块;4-底座
  1.砂轮角度面的修整技巧与诀窍
  修整角度砂轮是采用正弦原理控制砂轮角度,然后用此砂轮磨削工件的斜面。图2所示为一修整角度砂轮工具,它主要由正弦规2、装有金刚石笔的滑块3和底座4组成。
  当所需修整砂轮斜角为口时
  H——所垫量块组高度,mm;
  P——修整工具回转中心到垫量块面的距离,mm;
  d——正弦规圆柱的直径,mm;
  L——正弦规两圆柱的中心距,mm。
  根据算出的Ht值,垫入量块组1,另一边垫入相应高度的衬块支撑。正弦规成斜角后,拧紧螺母锁紧,用手拉滑块3右端的把手移动金刚石笔修整砂轮。此种工具可修整0度~75度范围内的各种角度砂轮。
  图3所示为砂轮角度网销滑尺修整夹具,可按夹具上标定的角度,调整滑尺7、8,使每个滑尺运动方向和垂线的夹角等于砂轮需要修整角度的一半。
  图4所示为砂轮角度卧式修整夹具,可按计算尺寸组合量块,垫在量块平台2、量块侧垫板3与正弦圆柱8之间,使带有金刚石笔韵滑尺7的运动方向与水平线的夹角等于砂轮需要修整的角度。

  图3砂轮角度圆销滑尺修整夹具
  1、2-滚柱;3-旋钮;4-滑尺座;5、9-短圆柱;6、10-螺钉;7、8-滑尺

  图4砂轮角度卧式修整夹具
  1-底座;2-量块乎台I;3-量块侧垫板;4-正弦尺; 5-转轴;6一齿轮;7-滑尺;8-正弦圆柱
  2.圆弧砂轮的修整技巧与诀窍
  修整圆弧砂轮可用修整砂轮圆弧工具,此圆弧的平面磨床成形砂轮,以磨削工件上的圆弧面。
  图5是一种修整砂轮圆弧工具,它主要和滑座13等组成。
  图6所示为修整砂轮圆弧时金刚石笔1尖位于回转中心内侧时,可修整凸(外)匮弧当金刚石笔尖位于回转中心外侧时,则可修整图6(b)l。

  图5修整砂轮圈弧工具
  1-轴承座;2-转盘;3-定位镑;4-量块; 5-定位棒;6-支架; 7、8、10、15-螺钉;9-金刚石笔;11-手柄;13-滑座;14-固定块;16-手轮
  图7所示为砂轮圆弧立式修整夹具,组量块垫在量块垫板7上,使金刚石笔支架6靠牢,回转转盘2,金刚石笔对砂轮进行修塞金刚石笔尖在转盘回转中心右边i修整凹圆弧转盘回转中心左边。

  图6修整砂轮圆弧时金刚石笔位置;(a)修整凸圆弧时金刚石笔位置;(b)惨整凹圆弧时金刚石笔位置
  (c)金刚石笔与量棒接麓I(d)、(e)工作位置
  图8所示为砂轮圆弧卧式修整夹具,先按计算尺寸在底面和金刚石笔间垫一组量块,回转金刚石笔支架4即可。修整凸圆弧时,金刚石笔尖在主轴3中心线上方;修整凹圆弧时,金刚石笔尖在主轴3中心线下方。
  图9所示为砂轮圆弧自动修整夹具,由液压驱动,修整器座1可升降,定位柱2保证金刚石刀尖与砂轮中心等高。液压缸5回转,带动摇臂6摆动,修整砂轮。调整旋钮4和螺钉8,可改变修整夹具径向位置和适应不同砂轮的圆弧半径。因金刚石刀尖与工件最终磨削位置一致,故无需自动位置补偿。

  图8砂轮圆弧立式修整夹具
  1-转盘压板;2-转盘;3-心轴;4-上滑板I 5~测量心轴;6-金剐石笔支架;7-量块垫板
  三、平面磨床成形砂轮修整要点与诀窍
  1.用单颗金刚石修整平面磨床成形砂轮的要点与诀窍
  (1)金刚石顶尖应与夹具回转中心在同一平面内,修整时应通过砂轮主轴中心。
  (2)为了减少金刚石消耗,粗修可用碳化硅砂轮。
  (3)砂轮要求修整的形面,如果是两个凸圆弧相连接,应先修整大的凸弧;如果是一凹一凸圆弧连接,应先修整凹弧;如果是两个凹圆弧相连接,应先修整小的蹬弧;如果是凸圆弧与平面相连接,应先修整平面;如果是凹圆弧与平面相连接,应先修整凹弧。
  (4)修整凸圆弧时,砂轮半径应比所需磨削半径r小0.01mm;修整凹模时,砂轮半径应比所需磨削半径r大0.01mm,如图12所示。

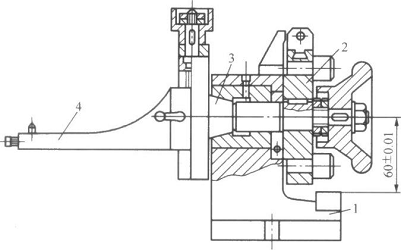

  图9砂轮圆弧卧式修整夹具
  1-底座;2-正弦尺分度盘; 3-主轴;4-金剐石笔支架

  图10砂轮圆弧自动修整夹具
  1-修整器座;2-定位柱; 3-立柱;4-旋钮;5-液压缸; 6-摇臂;7-金刚石刀夹持器;8-螺钉

  图11凸凹圆弧修整半径的差别(a)修整凸圆弧砂轮半径;(b)修整凹圆弧砂轮半径

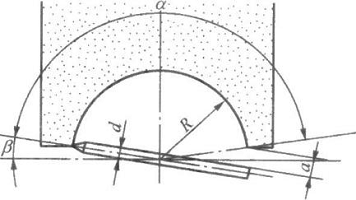

  (5)修整凹圆弧时,最大圆心角口与金刚石笔杆直径d的关系(见图13)可由下式求得图12修整凹圆弧时口与d的关系
  2.滚压法修整平面磨床成形砂轮谢要点与诀窍
  (1)滚压法修整平面磨床成形砂轮的形面比较粗糙,切削性能好,但与其他修整方法比较,被磨工件的表面粗糙度值较小。
  (2)金属滚压轮是成形磨削滚压法惨整的主工具,制造容易、成本低。
  (3)滚压法修整通常不宜作复杂形面的修整,特别是对90。直角面的修整。
  (4)滚压法修整需要对机床进行改造,增加减速机构。
  (5)滚压法惨整的砂轮硬度均匀性应满足要求,否则修整后砂轮会产生局部变形。
  3.金刚石滚轮磨削法修整砂轮的要点与诀窍
  (1)修整时,必须保证金刚石滚轮轴线和砂轮主轴中心线平行,并且在同一垂直平面内。
  (2)滚轮速度与秒轮速度之比取+0.4~+0.7较好,不得超过+1(滚轮与砂轮转向相同时,速比取“+”,反之,则取“一”)。速比值大,砂轮的寿命高,工件表面粗糙度值也小。
  (3)修整时进绘量以砂轮每转切入量为0.5-0.8为宜,进绘量大,砂轮的寿命高,工件表面粗糙度值也小。
  (4)修整时,光整转数以1-30r为好,光整转数少,砂轮的寿禽高,工件表面粗糙度值也小。
  (5)修整时,切削液的供应必须充分,并注意检查金刚石滚轮的运转灵活性和运动精度。
