电刷镀修复技术已逐渐成为修复液压元件的主要方法。特别是在西北工业大学研制成功FJY系列环保、快速、超厚、多功能刷镀技术以后，用超厚刷镀法修复局部缺陷非常方便。此法已大量成功修复液压缸活塞杆，FJY系列电刷镀技术已表现出替代常规修复技术的潜力。西北工业大学的FJY电刷镀修复技术简介如下：
(1)镀铬液压杆电刷镀工艺流程
机械整形(用电动磨头将缺陷处拓展至适合镀笔良好接触)一电净一水洗一去氧化膜(各种活化处理)一铬面活化一铬面底镍一水洗一高速厚铜填坑(镀厚能力3mm以上)一机械修磨(修磨至平滑过渡)一电净斗水洗一铬面活化一铬面底镍一水洗一耐磨面层一水洗一机械修磨一表面抛光。
(2)修复工艺说明
均匀磨损的液压杆根容易修理比较有效的方法是先磨去表面缒电镀层(圭簧是磨去镀铬层，如果直接在镀铬表通电一缝合力得以保证，虽然有人采用阳极刻蚀的办法活化镀铬层，但常常因难以确保活化效果，修复可靠性零件)，然后接常规电镀修氦工艺进行电镀修复。
对于在工作现场出现的点坑破坏、电击伤破坏、碰伤破坏等深度大、面羲夺的局部损坏的修复(如图63所示)。不适合采用电镀修复法。Y系列快速臻电刷镀修复技术是解决这类问题的最佳选择”其工艺说明如下

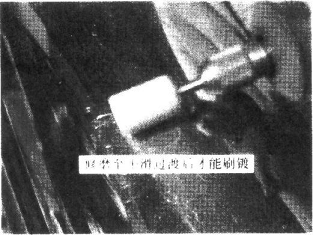

平面磨床机械整形一用电动磨头打磨待修部位至弧形平滑过渡，保证镀笔能够接麓潮翻坑的底部(图64)。
图63局部破坏照片 图64机械整形
电净：电净的作用是除去工件表面的油污。为了防止油污污染镀液，镀液可能流过的地方都应该进行电净处理。电净的面积可以大一些、次数可以两次以上，确保经过此步骤后，工件上的油污能够彻底除尽。
活化；液压杆的材质多为经调质处理的碳素结构钢。一般用2号活化液和3号活化液去除钢铁表面的氧化膜：渗碳体和游离碳(过饱和碳)。用FJY全能铬面活化液去除镶铬层表面的氧化膜。如果不用铬面活化液处理镀铬面，铬面上的镀层与镀铬层结合不牢，镀后修磨时难以实现平滑过渡。使用时毛糙的边界会刮伤油封。
铬面底镍：镀铬面底镍的作用是在修复部位刷镀出结合牢固的底层(其作用与盖楼房时打地基的作用相似，只有把地基打牢了，楼房才能稳固)，镀铬面底镍的时间不宜太长，以施镀面呈均匀的亮白色为宜。如果底层呈灰色(或暗灰色)，应磨去底层，熏新进行镀前处理和镀底镍工序。
高速厚铜填坑：液压杆的局部破坏深度一般在0.5-3mm，用FJY系列像速超厚高堆积厚铜填坑，尉镀时间为0.5～1h(一般情况下，1mm的深度可以在15～20min内填平)。
机械修磨：用仿形磨具修磨刷镀面；按照由粗到细的顺序修磨至平滑过渡并符合公差要求。
镀耐磨面层：耐磨面层是为了提高表面硬度和耐腐蚀性，一般选用镍及其合金作面层。因面层是覆盖在锅层和铬层之上的，所以在镀面层之前，仍需妻进行铬面活化、铬面底镍工序。
表面抛光：表面抛光的作用是精修刷镀面，用细砂纸蘸抛光膏抛磨劂镀面，使表面达到镜面光泽。表面抛光有双重作用，其一是提高密封性能，其二是防止磨伤油封。按照本文推荐的刷镀方法修复镀铬液压杆、油缸，使用效果与新件相当。图66为修复后的液压杆照片。
采用FJY系列电刷镀修复工艺现场修复镀铬油缸活塞杆局部掇伤，可以克服其他修复方法存在的种种问题，修复后
平面磨床工件的使用寿命与新件相当，是一种修复成本低、操作简便、生产效率高的新型维修方法，该技术特别适合修复镀铬零部件的局部缺陷。
图65高速厚铜填坑 图66修复后的工件
