平面磨床的类型

发布时间:2019-8-6
平面磨床的类型
  按照平面磨磨头和工作台的结构特点,可将平面磨床分为以下五种类型:

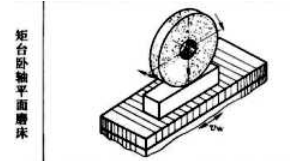

  这种磨床是一种最常见的类型.砂轮主轴的与工作台台面平行,工件安装在矩形电磁吸盘上.并随工作台作纵向往复运所.其运动速度即为工件的直线进给速度uw,砂轮除高速旋转外.还作瞬间的横向进给运动.在磨完工件宽度时.砂轮还作一次垂直进给。 M7120D型,MM7I32A型等磨床均属于此种类型:卧轴矩台平面磨床

  砂论主轴为卧式,工作台可制成回转的圆形工作台。 磨削时.圆形电磁吸盘将工件吸住作匀速旋转运动uw,砂轮主轴除高速旋转外,还沿工作台校向作进给运动. 并在往复行程的终端砂轮向工件作垂直进给,直至工件达到所需要的尺寸为止.由于工作台是连续旋转的,故磨削效率较高,但这,磨床不能磨削阶台面等较复杂的平面,如 M7332A型磨床:卧轴圆台平面磨床

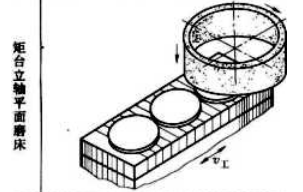

  砂轮主轴线与工作垂直.采用砂轮端面磨削平面磨床。这类平面磨床只能磨削简单的平行面零件,但由于砂轮直径大于工作台宽度,故砂轮不需作横向进给运动,磨削效率较高。机床工作时,工作台作往复直线进给运动h.砂轮主地除高速旋转外.还定时作垂直进给.直至将工件磨到尺寸为止,如M7232 型磨床:立轴矩台平面磨床

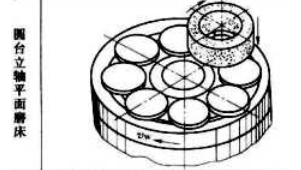

  圆型工作台的立轴平面磨床。机床工作时,圆工伟 台作匀速转动uw,砂轮除作高速旋转外,定时作垂直进给,如 M7475B 型磨床:立轴圆台平面磨床


  双端面磨床能同时磨削工件的两个平行面,磨削时,由轴线与工件可连续送料,常用于自动生产线等场合。适用于磨削轴承环、垫圈和活塞环等零件的平面,生产效率极高,如MZ7650自动轴承环双端面磨床
