超高速磨床高刚性的床体结构与高精度液压自动跟踪中心架

发布时间:2019-11-24
        超高速磨床高刚性的床体结构与高精度液压自动跟踪中心架
  a、超高速磨床高刚性的床体结构
在各种超高速磨床中,磨床各部件的刚性是很重要的,其中床身是最基本的。如果床身不具备足够的刚性,其他各部件刚性再好,也不能改善磨削性能。磨床的床体是砂轮架、头架、尾座:工作台等部件的支撑基础件。要求它要有良好的静刚度、动刚度及热刚度。国内外都是采用聚合物混凝土(人造花岗石)来制造床身和立柱的,也有的将立柱和底座采用铸铁整体铸造而成,还有采用钢板焊接件的,并将阻尼材料填充其内腔以提高其抗振性。

  b、高精度液压自动跟踪中心架
为适应各类轴类零件的自动磨削,湖南大学研发了三点支撑液压自动跟踪中心架,其工作原理为:中。心架前支撑点通过液压油驱动使其前后移动,上下支撑通过前支点联动,前支撑点液压缸由三级可调压力油源供油,分别对应于精磨、光磨、无火花延时磨削。精磨时系统压力最高,光磨次之,无火花延时磨削时压力最低。中心架夹持范围为妒0。加5mm,最大工作压力2MPa。为减低中心架在加工与装配以及长期使用时的磨损误差,中心架可作轴向平行度的调整,上下支撑相对于中一心位置可作微量调整,如图所示。

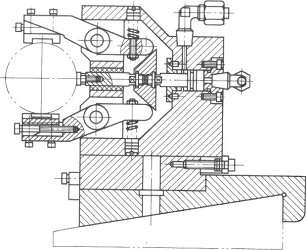

图液压自动跟踪中心架
液压自动跟踪中心架具有刚性好、控制准确、响应快、操作简便、调整灵活及支撑精度高的特点,它运用双杠杆的结构原理,通过特殊角度的对称楔形驱动块,可自动跟踪和适应壬竺挚颈的尺寸和形位误差,定心精度为0.002mm。为数控磨床的自动跟踪、自动瘌量磨削提供了一个极佳的配套设施。
