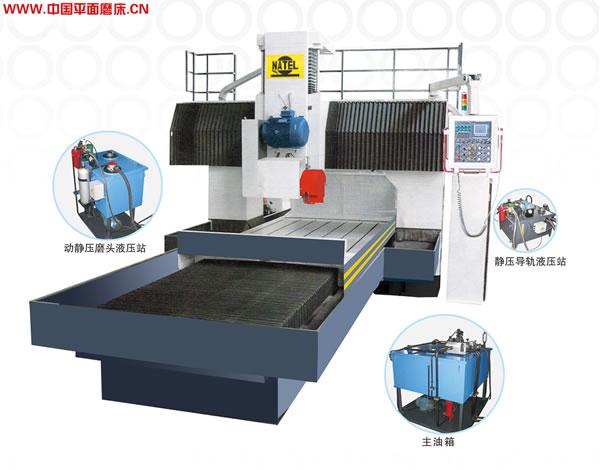

MC75系列定梁数控龙门导轨磨床是专门为大型工件加工开发研制，主要是用砂轮周边磨削工件的水平平面及工件的不同角度的侧面，适用于机床大件，大型精密磨具，汽车制造，军工，塑料机械，纺织机械，印刷机械，包装机械，动力机械等行业，磨削时，工件可以直接固定在台面上，电磁吸盘上或固定在磨床夹具上加工。 数控龙门导轨平面磨床产品具有如下特点：
1、采用龙门式布局，由双立柱、横梁及磨床床身组成封闭刚性框架结构，床身采用双V型自动导轨，工作台导轨贴PTFE导轨带。工作台采用的静压导轨和工作台无冲击液压系统均获得国家专利。
2、横梁为镶钢矩形导轨，运动部件采用滚动导轨块，刚性及运动灵敏度高，其上分别安装卧式磨头及万能角度磨头分别沿垂直滑板作垂直升降运动；横向滑板，可沿横梁作横向运动。
3、工作台纵向运动由双出杆油缸驱动，使用比例流量阀远程无级变速，运动平稳，噪音小，采用独立液压站，并有油温冷却装置。工作台纵向运动由编码器获得运动位置信号，可实现定距自动换向。
4、磨头均采用变频电机调速，卧磨头采用动静压轴瓦结构。
5、磨头横向、垂直运动均采用交流伺服电机驱动滚珠丝杠，实现横向定距磨削，间歇给进，微量进给、无级调速等功能，并采用电子手轮实现对刀功能及微进给功能 。
6、采用模块化设计，可根据客户要求增加加工长度和高度。 龙门磨床参数
| 单位
| MC7512
| MC7516
| MC7520
| MC7525
| 工作台
| 宽
| mm
| 1250
| 1600
| 2000
| 2500
| 长
| mm
| 2000-4500
| 2500-8000
| 3500-16000
| 4500-16000
| 加工尺寸
| 宽
| mm
| 1400
| 2000
| 2400
| 3000
| 长
| mm
| 2000-4500
| 2500-8000
| 3500-16000
| 4500-16000
| 高
| mm
| 1000
| 1000
| 1200
| 1200
| 龙门宽度
| mm
| 1600
| 2200
| 2600
| 3200
| 卧轴磨头电机功率
| kw
| 22
| 22
| 30
| 30
| 主轴转速
| rpm
| 1050
| 微量给进最小值
| mm
| 0.005
| 砂轮尺寸
| mm
| Φ600x100xΦ305 | Φ600x100xΦ305
| Φ600x150xΦ305 | Φ600x150xΦ305
| 控制系统
| | 根据客户要求定制
| 备注
| 本系列磨床的各项参数可能因技术改进而改变，产品在不断的更新换代中，具体产品以实物为准，恕不另行通知
|
序号
| 名称
| 数量
| | 序号
| 名称
| 数量
| 1
| 调整垫铁
| 一台套
| | 6
| 卧磨头平衡轴
| 一套
| 2
| 地角螺钉
| 一台套
| | 7
| 卧磨头砂轮
| 一套
| 3
| 床身导轨测量圆棒
| 一套
| | 8
| 卧磨头套筒扳手
| 一套
| 4
| 砂轮平衡架
| 一套
| | 9
| 卧磨头多楔带
| 一套
| 5
| 卧磨头砂轮卡盘
| 一套
| | 10
| 主油缸密封件
| 一套
|
|
