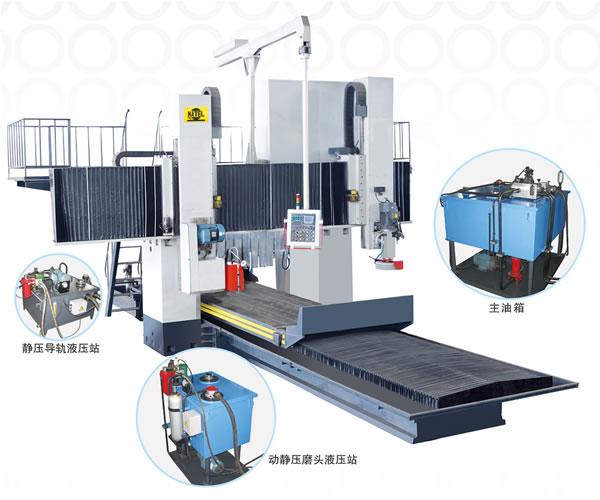

MC53系列龙门导轨磨床具有下列特点：
1、采用龙门布局，由床身、双立柱及横梁组成龙门的框架结构。工作台采用的静压导轨和工作台无冲击液压系统均获得国家专利。
2、横梁上的两拖板分别安装卧磨头和万能角度磨头。两磨头分别沿拖板导轨作垂直升降运动；拖板沿横梁导轨则作横向运动。横梁的镶钢导轨与拖板上的燕尾式滚动导轨块配合运动，促使导轨耐磨、移动轻便。
3、工作台纵向运动由液压驱动。可无级调速、运动平稳。
4、磨头均采用变频电机调速，卧磨头采用动静压轴瓦结构。
5、磨头垂直、横向进给运动均由交流伺服系统驱动，确保滚珠丝杆微量进给准确，周期进给灵活，快速进给平稳。
6、采用模块式设计，可根据客户要求适当增加加工的高度和长度。 龙门磨床参数
| 单位
| MC5312
| MC5316
| MC5320
| MC5325
| 工作台
| 宽
| mm
| 1250
| 1600
| 2000
| 2500
| 长
| mm
| 2000-4500
| 2500-8000
| 3500-16000
| 4500-16000
| 加工尺寸
| 宽
| mm
| 1400
| 2000
| 2400
| 3000
| 长
| mm
| 2000-4500
| 2500-8000
| 3500-16000
| 4500-16000
| 高
| mm
| 1000
| 1000
| 1200
| 1200
| 龙门宽度
| mm
| 1600
| 2200
| 2600
| 3200
| 卧轴磨头电机功率
| kw
| 22
| 22
| 30
| 30
| 主轴转速
| rpm
| 1050
| 1050
| 1050
| 1050
| 微量给进最小值
| mm
| 0.005
| 砂轮尺寸
| mm
| Φ600x100xΦ305
| Φ600x100xΦ305
| Φ600x150xΦ305
| Φ600x150xΦ305
| 立轴磨头主轴功率
| kw
| 11
| 11
| 15
| 15
| 主轴转速
| rpm
| 800-2500
| 微量给进最小值
| mm
| 0.005
| 砂轮尺寸
| mm
| Φ500x100xΦ203
| Φ500x100xΦ203
| Φ500x100xΦ250
| Φ500x100xΦ250
| 立磨头回转角度
|
| +/-100
|
|
