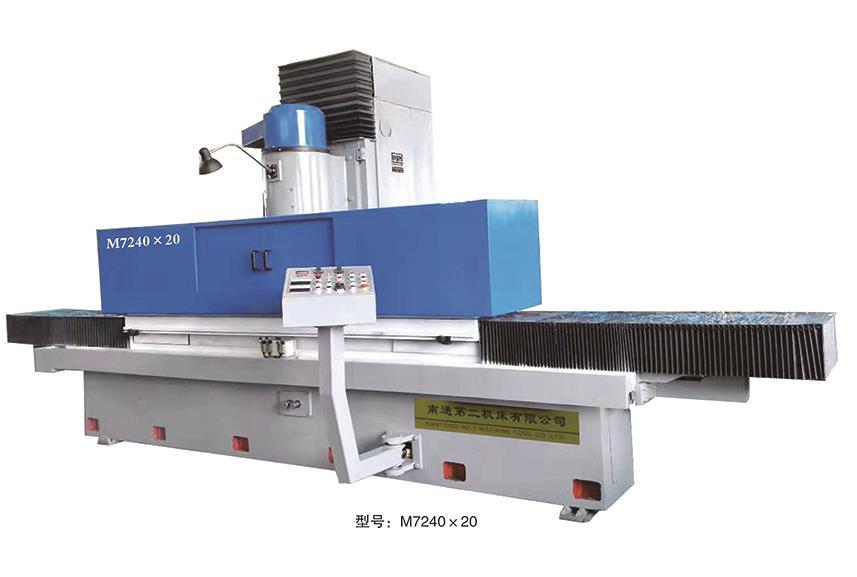

M7240型立轴矩台平面磨床说明:
产品说明：立轴矩台平面磨床采用砂瓦端面磨削，可磨削各种金属和非金属材料。
适用：立轴矩台平面磨床适合加工以动机缸体、缸盖、组合夹具零件，液压阀体及集成块、机械刀片、平面形量刀具、轴承环端面等。
应用范围：广泛应用于缸体、机械加工、中型锯片厂、缸套、轴承环、集成块、电子电器、汽车能源、机械刀片等高新企业。 项目名称 | 单位 | M7240*20 | M7240*30 | M7240*40 | 可磨削工件*大尺寸(长*宽*高) | mm | 2000*400*300 | 3000*400*300 | 4000*400*300 | 工作台尺寸（长*宽） | mm | 2000*400 | 3000*400 | 4000*400 | 工作台*大行程（液压） | mm | 2500 | 3500 | 4500 | 工作台移动速度 | m/min | 3-15 | 3-15 | 3-15 | 磨头快速移动进度 | mm | 320 | 320 | 320 | 磨头垂直移动*大距离 | m/min | 0-0.56 | 0-0.56 | 0-0.56 | 砂瓦尺寸(弧宽*内弧宽*长） | mm | 125*85*125 | 125*85*125 | 125*85*125 | 磨头电机功率 | KW | 30 | 30 | 30 | 磨头主轴转速 | r/min | 980 | 980 | 980 | 磨头升降伺服电机功率 | KW | 2.3 | 2.3 | 2.3 | 电子手轮每格磨头垂直移动*小距离 | mm | 0.002 | 0.002 | 0.002 | 油泵电机功率 | KW | 5.5 | 7.5 | 11 | 水泵电机功率 | KW | 0.25 | 0.25 | 0.25 | 机床总功率 | KW | 35 | 38 | 42 | 加工表面对其基面平行度 | mm | 0.02/1000 | 0.02/1000 | 0.02/1000 | 表面粗糙度 | um | Ra1.25 | Ral.25 | Ra1.25 | 机床重量（约） | T | 9 | 11 | 14 | 机床外形尺寸（长*宽*离） | mm | 7000*1700*2000 | 9000*1700*2600 | 11OOO*1700*2600 |
|
